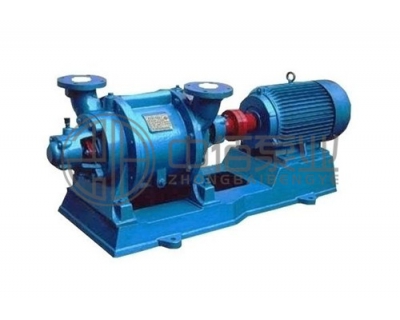

SZ型水环式真空泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 023-68691718
  • 产品概述
  • 性能参数
  • 适用范围
  • 安装尺寸
  • 文档下载
SZ型水环式真空泵--产品概述

 SZ型水环式真空泵及压缩机是用来抽吸或压缩空气和其它无腐蚀性不溶于水的气体,以便在密闭的容器中形成真空和压力。

  SZ型有SZ-1、SZ-2、SZ-3及SZ-4四种规格,泵所形成的最大真空度分别在86~95%之间。SZ-1及SZ-2所能形成的最大压力1.0~1.4公斤/厘米2,SZ-3及SZ-4在所配电动机功率容许下的最大压力分别为1.5公斤/厘米2,若增加电动机功率,最大压力为2.1公斤/厘米2。

SZ型水环式真空泵--工作原理


如图1所示,叶轮(1)偏心地装在泵体(2)内,起动时向泵内注入一定高度的水,因此当叶片轮旋转时,水受离心力的作用而在泵体壁上形成-旋转水环(3),水环上部内表面与轮毂相切,沿箭头方向旋转,在前半转的过程中.水环内表面逐渐与轮毂脱离,因此在叶轮叶片间形成空间并逐渐扩大,这样就在吸气口吸入空气;在后半转的过程中,水环的内表面渐渐与轮毂靠近,叶片间的空间容积随着缩小,叶片间的空气因此被压缩而样出。

        如此叶轮每转动周,叶片间的空间容枳改变一次,每个叶片间的水好象活塞一样往复一次,泵就连续不断地抽吸气体。

       由于在工作中,水会发热,同时一部分水会和气体一起被排走,因此泵在工作中,泵中必须不断地供给冷水,以冷却和补充泵内消耗的水。供给的冷水以15℃为宜。

      当真空泵排出的气体是废气的时候,在排气一端接有一水箱,废,和所带的一部分水排入水箱后,气体再由水箱的出管跑掉,而水就落入水箱的底部经回水管再回到泵内使用,如果水循环时间长了便会发热,这时需从水箱的供水处供给一定的冷水。

      当压縮机用时则在排气端要接上一气水分离器,带水的气体进入分离器时便自动分开,气体经分离器的出口送到需要的地方去,而热水则经过自动的开关放也。(压缩气体时容易发热,水由泵处出来后便成了热水),在分防离器的底部也要不断地供给冷水补充被放走的热水.同时起冷却作用。


型 号 最大吸气量(m3/min) 压缩机最大排气量m3/min 功率(kw) 转速
(r/min)
最大真空度
%
进出口
口径
供水量
L/min
最大压力
kg/cm2
保证真空度
%
保证压力为0时的排气量m3/min 泵重量
KG

当真空度为0%时 当真空度为40%时 当真空度为80%时 当压力为0时 当压力为0.5kg/cm2 当压力为1kg/cm2 真空泵 压缩机

SZ-1 1.5 0.64 0.12 1.5 1.0 - 4 5.5 1450 84 70 70 10 1 80 1.45 140
SZ-2 3.4 1.65 0.25 3.4 2.6 1.5 7.5 11 1450
1460
87 70 70 30 1.4 82 3.3 150
SZ-3 11.5 6.8 1.5 9.2 7.5 22 22 37 970 92 125 125 70 2.1 85 10.2 463
SZ-4 27 17.6 3 26 16 70 70 80 733
735
93 175 150 100 2.1 84 25 975

SZ型水环式真空泵广泛运用于机械、石油化工、制药、食品、制糖工业及电子领域。
暂无资料
