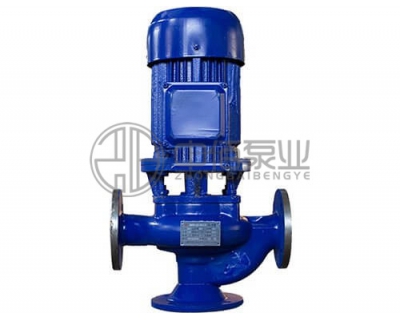

GW型无堵塞管道排污泵

  • 质量稳定:全程质量监控,细致入微,全方位检测,保证产品质量!
  • 交货快捷:先进生产流水线,备货充足,常规产品全部仓库现货供应!
  • 专业定制:高级工程师专业选型报价,各种材质非标产品皆可洽谈定做!
销售热线 023-68691718
  • 产品概述
  • 性能参数
  • 适用范围
  • 安装尺寸
  • 文档下载
GW型无堵塞管道排污泵--产品概述

      GW型无堵塞管道排污泵是在引进国外先进技术的基础上,结合国内水泵的使用特点而研制成功的新一代泵类产品,具有节能效果显著、防缠绕、无堵塞、自动安装和自动控制等特点。在排送固体颗粒和长纤维垃圾方面,具有独特效果。

      该系列泵采用独特叶轮结构和新型机械密封,能有效地输送含有固体物和长纤维。叶轮与传统叶轮相比,该泵叶轮采用单流道或双流道形式,它类似于一截面大小相同的弯管,具有非常好的过流性,配以合理的蜗室,使得该泵具有效率高、叶轮经动静平衡试验,使泵在运行中无振动。

      该水力性能先进、成熟,产品经测试各项性能指标均达到有关标准规定,产品投放市场后以其独特的功效,可靠的性能,稳定的质量受到广大用户的欢迎和好评。

GW型无堵塞管道排污泵--型号意义
GW型无堵塞管道排污泵--产品特点

1.泵为立式单吸单级离心排污泵,进出口中心线在同一水平线上,进出口法兰相同,故安装拆卸十分方便,占地面积小,可像阀门一样安装在管路的任何位置上。
2.泵与电机直联同轴,属机电一体化产品,结朽紧凑,性能稳定。
3.采用大流遒抗堵塞水力部件设计,太大提高污物通过能力,能有效地通过泵口径的5倍纤维物质和唾径为泵口径约50%的固体颗粒。
4.设计合理,配套电机合理,效率高,节能效果显著。
5.机械密封采用硬质耐磨碳化钨,具有耐用、耐磨等特点,可以使泵安全连续运行8000小时以上。
6.水力性能先进,整机效率高,运转噪音低。
7.在电机风叶端加上防护罩,整机可置于室外工作,无需机房,可节省大量基建费用。
8.在使用扬程范围内使用,保证电机无过载。

GW型无堵塞管道排污泵--使用条件

A、的使用环境温度≤40℃,湿度≤95%;海拔高度≤1000米,超过时应在订货时提出。
B、介质温度不超过60℃,介质重度为1~1.3kg/dm3。
C、铸铁材质的使用范围这PH5~9。
D、1Crl8Ni9Ti不锈钢材质可使用一般腐蚀性介质。
E、使用环境海拔高度不超过1000米,超过时应在订货时提出,以便为您提供更可靠的产品。
注:用户如有特殊的温度、介质等要求,请在订货时注明输送介质的详细情况,以便本单位提供更为可靠之产品。

GW型无堵塞管道排污泵--结构图

序号 型   号 口 径
(mm)
流 量(m3/h) 扬 程(m) 转 速(r/min) 功 率(kw) 效 率
(%)
1 25GW8-22-1.1 25 8 22 2825 1.1 38.1
2 32GW12-15-1.1 32 12 15 2825 1.1 40
3 40GW15-15-1.5 40 15 15 2840 1.5 45.1
4 40GW15-30-2.2 40 15 30 2840 2.2 18
5 50GW20-7-0.75 50 20 7 1390 0.75 54
6 50GW10-10-0.75 50 10 10 1390 0.75 56
7 50GW20-15-1.5 50 20 15 2840 1.5 55
8 50GW15-25-2.2 50 15 25 2840 2.2 56
9 50GW18-30-3 50 18 30 2880 3.0 58
10 50GW25-32-5.5 50 25 32 2900 5.5 53
11 50GW20-40-7.5 50 20 40 2900 7.5 55
12 65GW25-15-2.2 65 25 15 2840 2.2 52
13 65GW37-13-3 65 37 13 2880 3.0 55
14 65GW25-30-4 65 25 30 2890 4.0 58
15 65GW30-40-7.5 65 30 40 2900 7.5 56
16 65GW35-50-11 65 35 50 2930 11 60
17 65GW35-60-15 65 35 60 2930 15 63
18 80GW40-7-2.2 80 40 7 1420 2.2 52
19 80GW43-13-3 80 43 13 2880 3.0 50
20 80GW40-15-4 80 40 15 2890 4.0 57
21 80GW65-25-7.5 80 65 25 2900 7.5 56
22 100GW80-10-4 100 80 10 1440 4.0 62
23 100GW110-10-5.5 100 110 10 1440 5.5 66
24 100GW100-15-7.5 100 100 15 1440 7.5 67
25 100GW85-20-7.5 100 85 20 1400 7.5 68
26 100GW100-25-11 100 100 25 1460 11 65
27 100GW100-30-15 100 100 30 1470 15 66
28 100GW100-35-18.5 100 100 35 1460 18.5 65
29 125GW130-15-11 125 130 15 1460 11 62
30 125GW130-25-15 125 130 20 1440 15 63
31 150GW145-6-7.5 150 145 6 1470 7.5 63
32 150GW180-15-15 150 180 15 1470 15 65
33 150GW180-20-18.5 150 180 20 1470 18.5 75
34 150GW180-25-22 150 180 25 1470 22 76
35 150GW130-30-22 150 130 30 1470 22 75
36 150GW180-30-30 150 180 30 970 30 73
37 150GW200-30-37 150 200 30 970 37 70
38 200GW300-7-11 200 300 7 1470 11 73
39 200GW250-11-15 200 250 11 1470 15 74
40 200GW400-10-22 200 400 10 1470 22 76
41 200GW400-13-30 200 400 13 1470 30 73
42 200GW250-11-15 200 250 15 1470 18.5 72
43 200GW300-15-22 200 300 15 1470 22 73
44 200GW250-22-30 200 250 22 1470 30 71
45 200GW350-25-37 200 350 25 1470 37 75
46 200GW400-30-55 200 400 30 1480 55 70
47 250GW600-9-30 250 600 9 980 30 74
48 250GW600-12-37 250 600 12 1480 37 78
49 250GW600-15-45 250 600 15 1480 45 75
50 250GW600-20-55 250 600 20 1480 55 73
51 250GW600-25-75 250 600 25 1480 75 73
52 300GW800-12-45 300 800 12 1480 45 76
53 300GW500-15-45 300 500 15 980 45 70
54 300GW800-15-55 300 800 15 980 55 73
55 300GW600-20-55 300 600 20 980 55 75
56 300GW800-20-75 300 800 20 980 75 78
57 300GW950-20-90 300 950 20 980 90 80
58 300GW1000-25-110 300 1000 25 980 110 82
59 300GW1100-10-55 300 1100 10 980 55 84.5
60 350GW1500-15-90 350 1500 15 980 90 83.1
61 350GW1200-18-90 350 1200 18 980 90 83.2
62 350GW1100-28-132 350 1100 28 740 132 78.5
63 350GW1000-36-160 350 1000 36 740 160 82.1


GW型无堵塞管道排污泵适用于工厂商业严重污染废水的排放、住宅区的污水排污站、城市污水处理厂排水系统、人防系统排水站、自来水厂的给水设备,医院、宾馆的污水排放、市政工程建筑工地、勘探、矿山配套附机、农村沼气池、农田灌溉等行业,输送带颗粒的污水、污物,也可用于清水及带弱腐蚀性介质。
