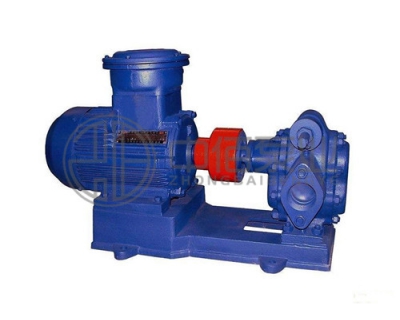

KCB型齿轮式输油泵

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

产品概述
性能参数
适用范围
安装尺寸
文档下载

KCB型齿轮式输油泵--产品概述

KCB型齿轮式输油泵主要用于各种机械设备中的润滑系统中输送润滑油，适用于输送粘度在10。E（75C.S.t）以下，温度在300℃以下的具有润滑性的油料。不锈钢齿轮泵，可输送无润滑性的油料、饮料、低腐蚀性的液体。配用铜齿轮可输送低内点液体，如汽油、苯等。本系列泵除配置普通电机外，还可根据用户需要配置同规格的防爆电机。该泵齿轮全部使用硬齿面制造，并设有安全阀对电机起过载保护作用。

KCB型齿轮式输油泵--型号意义

KCB型齿轮式输油泵--产品优点

1、该电动抽油泵结构简单紧凑，使用和保养方便。

2、具良好的自吸性，故每次开泵前不须灌入液体。

3、润滑是靠输送的液体而自动达到的，故日常工作时无须另加润滑液。

4、利用弹性联轴器传递动力可以补偿因安装时所引起的微小偏差。在油泵工作中受到不可避免的液压冲击时，能起到良好的缓冲作用。

KCB型齿轮式输油泵--工作原理

本型泵在泵体中装有一对回转齿轮，一个主动，一个被动，依靠两齿轮的相互啮合，把泵内的整个工作腔分两个独立的部分。a为入吸腔，b为排出腔。泵运转时主动齿轮带动被动齿轮旋转，当齿化从啮合内脱开时在吸入侧(a)就形成局部真空，液体被吸入。被吸入的液体充满齿轮的各个齿谷而带到排出侧(b)，齿轮进入啮合时液体被挤出，形成高压液体并经泵的排出口排出泵外。

KCB型齿轮式输油泵--产品特点

1．2CY、KCB齿轮式输油泵是卧式回转泵，主要有泵体、齿轮、轴承座、安全阀、轴承及密封装置等机件组成。

2．泵体、轴承座等为灰铸铁件，齿轮用优质碳素钢材制作，亦可根据用户特殊需要用铜材料或不锈钢材料制作。

3．轴承座上有一填料函室，起轴向密封作用。2CYl00／3，2CYl20／3，2CYl50／3，KCB一300～960型泵采用骨架密封装置。轴承采用单列向心球轴承。KCB一18．3～83．3型泵采用三个耐油橡胶圈和中间衬隔的一个挡圈组成，调节压紧盖上的两只螺母来调节密封的程度，轴承采用铜基粉末含油轴承。另外，本系列泵均可采用填料密封以弹性好，耐高温和低温、化学性质稳定且有自润滑性能的柔性石墨做为填料。

4．泵内装有安全阀，当泵或排出管道发生故障或误将排出阀门完全关闭而产生高压和高压冲击时安全阀就会自动打开，卸除部分或全部的高压液体回到低压腔，从而对泵及管道起到安全保护作用。

5．用弹性联轴器直接与驱动电机联接，并安装在公共铸铁底盘上。

型号	口径	流量（L/min）	排出压力（MPa）	吸程（m）	电机功率（KW）
KCB-18.3 2CY-1.1/14.5-2	3/4	18.3	14.5	5	1.5
KCB-33.3 2CY-2/14.5-2	3/4	33.3	14.5	5	2.2
KCB-55 2CY-3.3/3.3-2	1″	55	0.33	5	1.5
KCB-83.5 2CY-5/3.5-2	1″	55	0.33	5	2.2
KCB-83.3 2CY-5/5-2	11/2″	83.3	0.33	5	2.2
KCB-200 2CY-8/3.3-2	11/2″	83.3	0.33	5	3
KCB-200 2CY-12/1.3-22	2″	200	0.33	5	4
KCB-200 2CY-12/3.3-2	2″	200	0.33	5	4
KCB-200 2CY-12/6-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/10-2	2″	200	0.33	5	5.5
KCB-200 2CY-18/3.6-2	21/2″	200	0.33	5	7.5
KCB-300 2CY-18/3.6-2	3″	300	0.33	5	5.5
KCB-300 2CY-18/6-2	3″	300	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	7.5
KCB83.3 2CY-29/3.6-2	3″	483.3	0.33	5	11
KCB-633-2 2CY-38/2.8-2	4″	633	0.28	5	11
KCB-633-2 2CY-38/8-2	4″	633	0.28	5	22
KCB-960-2 2CY-60/3-2	4″	960	0.3	5	18.5
KCB-960-2 2CY-60/6-2	4″	960	0.3	5	30

KCB型齿轮式输油泵供输送温度不高于70℃)、粘度为5×10-5～1.5×10-3m2/s的不含固体颗粒和纤维物，无腐蚀性的润滑油、重油、工业轻油和食油等油类配用铜齿轮可输送低闪点液体，如汽油、苯等。适用于油库、码头、船舶、工厂、农场、矿山等。
