JYX型液压隔膜式计量泵

质量稳定：全程质量监控，细致入微，全方位检测，保证产品质量！
交货快捷：先进生产流水线，备货充足，常规产品全部仓库现货供应！
专业定制：高级工程师专业选型报价，各种材质非标产品皆可洽谈定做！

产品概述
性能参数
适用范围

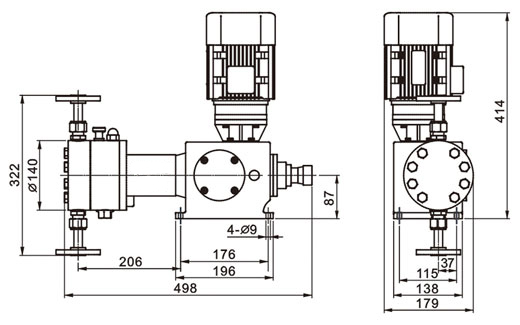

安装尺寸
文档下载

JYX型液压隔膜式计量泵--产品概述

该型计量泵可输送温度-30℃-100℃，粘度为0.3-800mm2/s不含固体颗粒等腐蚀性或非腐蚀性液体介质。不同型号的计量泵均可根据用要求装配变频电机〔能接收4-20mA电流信号）或防爆电机。泵的型号规格及参数请参考本公司的产品样本。

液压隔膜式计量泵常用单联的独立参数提供用户。也可根据用户需要制造同机座同规格的多联组合或不同机座不同规格组合。多联式适用于工艺流程中需多种介质的比例配送。该泵可广泛用于石油、化工、纺织、食品、造纸、原子能技术、电厂、塑料、制药、水厂、环保等工业和科技部门。用来向加压或常压容器及管道内精确定量输送不含固体颗粒的液体。其流量可以开机（或定机）时从0-100%范围内无级调节。〔根据计量泵的特性，最少行程一般不小于总行程的10%〉单缸泵适用于单一液体的场合；组合泵可作比例泵使用，也可并联使用；泵组合可作为三比例泵使用，也可三泵并联，以达到较大排量，增高了液体的脉冲频率，促使液体连续顺畅加入。

JYX型液压隔膜式计量泵--技术参数

可调计量范围：0-125L/H

最大压力承受范围：0-25MPa

驱动方式：电机驱动

控制方式：手动、自动控制

配置方式：泵头保温、冷却、电机可配防爆

1、与介质直接接触部位全采用不锈钢及四氟材质。过流适应一般颗粒,无毒无味。

2、精铸壳体，耐用，精密浇铸壳体，铸铜蜗轮及耐磨球轴承，润滑油润滑所有驱动零件。

3、易损部件全部经过特殊化处理，质量保证。

4、内部配置性能卓越的调节器总成，延长泵的使用寿命，并降低了噪音。

5、定量输出，在泵运行或停止时也可任意调节流量，精密度高可达正负百分之一。

6、吐出压力最高一款系列可达500KG。

7、适用于输送温度为 -30～120℃，粘度为 0.3～800mm2/s 的介质。

JYX型液压隔膜式计量泵--工作条件

环境温度: -30℃ --- 90℃

电机：二相、三相标准电机或防爆电机

功率：0.37KW 0.55KW

防护等级：IP54

型号	流量（L/H）	压力（Mpa）	柱塞直径（mm）	行程（mm）	泵速（mm）	电机功率（kw）	进出口径（DN）	重量（kg）
JYX 7/20	7	20	10	25	96/144	0.55	6	37
JYX 7/13	7	13	10			0.37
JYX 11/14	11	14	12			0.55
JYX 11/9.0	11	9				0.37
JYX 16/14	16	14				0.55
JYX 16/9.0	16	9				0.37
JYX 20/8.0	20	8.0	16			0.55
JYX 20/5.4	20	5.4				0.37
JYX 30/7.6	30	7.6				0.55
JYX 30/4.0	30	4.0				0.37
JYX 40/4.0	40	4.0	25			0.55	10	40
JYX 40/4.0	40	3.2				0.37
JYX 50/3.2	50	3.2				0.55
JYX 50/1.6	50	1.6				0.37
JYX 75/3.2	75	3.2				0.55
JYX 75/2.2	75	2.2				0.37
JYX 100/2.0	100	2.0	28			0.55
JYX 100/1.3	100	1.3	28			0.37
JYX 120/2.0	120	2.0	32			0.55
JYX 120/1.3	120	1.3	32			0.37
JYX 150/1.6	150	1.6	35			0.55
JYX 150/1.1	150	1.1	35			0.37

JYX型液压隔膜式计量泵广泛应用于石油、石化/化工工艺过程中高压力大流量工况要求，或危险化学品注入及输送陆地及海上石油天然气撬装系统，核电、军工等特殊工艺应用环保、医药、造纸、食品其它行业的关键过程。在泵头内无介质的状态下也可安全运行。
